氦質譜檢漏儀漏率校準的方法

一、環境條件校準

環境溫度為（23±5)℃，校準過程中室溫變化不超過±1℃，環境相對濕度不大于80%。

校準設備周?chē)鷳?yīng)無明顯的溫差、氣流和強電磁場等外部干擾。

環境溫度最好控制在23℃附近,因?yàn)闃?biāo)準漏孔的出廠標稱漏率對應的環境溫度一般為23℃。

二、標準器的選擇

標準器采用滲氫型標準漏孔,漏率標稱值在(10-6~10-10) Pa·m3/s,不確定度不大于 10%。

精密玻璃溫度計,測量范圍(0~50) ℃,不確定度U=0.04℃,k=2。

三、校準方法

(1)漏率校準

①校準系統的組成校準系統由標準漏孔、截止閥及需校準的氫質譜檢漏儀組成。如圖所示。

②示值誤差通電預熱,待復氦質譜檢漏儀啟動完成后,采用標準漏孔對復質譜檢漏儀進行校準,將一經過校準的標準漏孔接入氦質譜檢漏儀系統，運行氦質譜檢漏儀，待漏率示值穩定后，可以讀出標準漏孔漏率的氦質譜檢漏儀示值，同一標準漏孔測量三次，計算氦質譜檢漏儀示值平均值，從而得到標準漏孔漏率與氦質譜檢漏儀示值平均值的示值誤差。結束后，將其他量級的標準漏孔依次按此方法接入氦質譜檢漏儀系統進行測試，得到氦質譜檢漏儀在每一量級下漏率的示值誤差。

如果測試結果有較大偏差，可以考慮氦質譜檢漏儀的自校功能，待完成后，再用標準漏孔進行測試。

四、數據處理

（1)漏率示值誤差①漏率的溫度修正標準漏孔漏率易受溫度變化影響，溫度對標準漏孔漏率的影響一般為3%/℃，所以如果實際環境溫度和標準漏孔證書中溫度不一致，需要將標準漏孔證書中漏率和標準漏孔漏率的氦質譜檢漏儀示值修正至同一環境溫度下來計算，并在測試結果中加以說明，修正方法如下：

方法一：將標準漏孔證書中的漏率修正至實際環境溫度下，用標準漏孔證書中的漏率加上或減去溫度對標準漏孔漏率的影響系數計算值；

方法二：將標準漏孔漏率的氦質譜檢漏儀示值平均值修正至標準漏孔證書中環境溫度下，用標準漏孔漏率的氦質譜檢漏儀示值平均值加上或減去溫度對標準漏孔漏率的影響系數計算值。

此方法對氦質譜檢漏儀漏率部分進行校準，方法簡單明了，便于實際應用，可操作性強，可以滿足氦質譜檢漏儀漏率性能和使用要求，保證了氦質譜檢漏儀漏率量值準確可靠。

抽真空的工作原理、應用場景以及各自的優缺點

1、機械泵抽真空

機械泵抽真空是最傳統也是最常見的一種抽真空方法。它主要依賴于機械力（如旋轉或往復運動）來產生吸力，從而將容器或空間內的氣體抽出，達到降低壓力的目的。

工作原理：機械泵通常由一個或多個轉子在泵體內旋轉，通過轉子的旋轉運動來吸入和排出氣體。當轉子旋轉時，它會在泵體內形成一個低壓區域，這個低壓區域會吸引容器或空間內的氣體進入泵體，隨后被轉子帶到高壓區域并排出泵外。

應用場景：機械泵抽真空廣泛應用于科研、醫療、工業等領域。例如，在實驗室中，機械泵常用于抽取反應釜、蒸餾瓶等容器內的氣體；在醫療領域，它則被用于抽取藥液瓶、注射器內的空氣；在工業生產中，機械泵則常被用于抽取大型容器或管道內的氣體。

優缺點：機械泵抽真空的優點在于其結構簡單、操作方便、維護成本較低。然而，它也存在一些缺點，如抽速相對較慢、對于某些特定氣體（如腐蝕性氣體）的適應性較差等。此外，機械泵在工作時會產生一定的噪音和振動，這可能會對一些精密實驗或生產環境造成影響。

2、分子泵抽真空

分子泵抽真空是一種利用高速旋轉的轉子將氣體分子從入口帶到出口并排出泵外的方法。它主要依賴于氣體分子與轉子表面的相互作用來實現抽真空。

工作原理：分子泵由一個高速旋轉的轉子和固定的定子組成。當轉子旋轉時，它會在泵體內形成一個高速的氣流通道。氣體分子在通過這個通道時，會與轉子表面發生碰撞并被帶到出口處排出泵外。由于轉子的高速旋轉，氣體分子在泵體內的停留時間非常短，從而實現高效的抽真空。

應用場景：分子泵抽真空在需要高真空度和高抽速的場合有著廣泛的應用。例如，在半導體制造、真空鍍膜、空間模擬實驗等領域，分子泵常被用于抽取高真空度的環境。此外，在科研實驗中，當需要同時滿足高真空度和高抽速的要求時，分子泵也是一個重要的選擇。

優缺點：分子泵抽真空的優點在于其能夠獲得高真空度和高抽速，并且對于大多數氣體的抽取效果都非常好。然而，它也存在一些缺點，如結構復雜、制造成本較高、需要定期維護等。此外，分子泵在工作時還需要注意防止顆粒物等污染物的進入，否則會影響其抽真空效果和壽命。

3.冷凍泵抽真空

冷凍泵抽真空是一種利用低溫冷凝原理進行抽真空的方法。它主要依賴于氣體分子在低溫下的凝結和吸附來實現抽真空。

工作原理：冷凍泵由一個冷卻系統和吸附系統組成。當冷卻系統工作時，它會將泵體內的溫度降低到極低的水平（通常低于-100℃）。在這個溫度下，大多數氣體分子都會失去活性并凝結成固體或液體。隨后，這些凝結的氣體分子會被吸附系統吸附并留在泵體內，從而實現抽真空。

應用場景：冷凍泵抽真空在需要極高真空度和極低溫度環境的場合有著廣泛的應用。例如，在超導材料研究、低溫物理實驗、空間科學等領域，冷凍泵常被用于抽取極高真空度的環境。此外，在科研實驗中，當需要同時滿足高真空度和低溫環境的要求時，冷凍泵也是一個重要的選擇。

優缺點:冷凍泵抽真空的優點在于其能夠獲得極高真空度和極低溫度環境，并且對于大多數氣體的抽取效果都非常好。然而，它也存在一些缺點，如結構復雜、制造成本和使用成本都較高、需要專業的維護和操作等。此外，冷凍泵在工作時還需要注意防止水蒸汽等污染物的進入，否則會影響其抽真空效果和壽命。同時由于其低溫特性，也需要特別注意安全問題，避免對人員和設備造成損害。

結論

綜上所述，機械泵抽真空、分子泵抽真空和冷凍泵抽真空是四種常用的抽真空方法。它們各自具有獨特的工作原理、應用場景以及優缺點。在實際應用中，我們需要根據具體的需求和條件選擇合適的抽真空方法。例如，對于需要高抽速和較低真空度的場合，我們可以選擇機械泵抽真空；對于需要極高真空度和對特定氣體有良好抽取效果的場合，我們可以選擇冷凍泵抽真空；而對于需要同時滿足高真空度和高抽速的場合，我們則可以選擇分子泵抽真空。通過合理選擇和應用這些抽真空方法，我們可以有效地滿足各種科研、生產和實驗需求，推動科學技術的進步和發展。

雙級旋片泵的維修方法

一、泵不轉

情況不明不能先開泵，以免加重故障。用手能盤動和不能盤動。

①泵能盤動而不轉。原因可以是聯軸器故障;皮帶打滑;電機接線有誤;電機損壞;電源沒電等。②不能盤動或盤起來很重的，原因可以是因?yàn)槠饎?dòng)泵溫太低，泵油粘度太高;設計制造原因的停泵返油太多。油位太高引起的停泵返油太多(加油太多，或有水汽在泵中凝結，或在排氣管中凝結的水流回泵中);有異物在泵內(進氣管中的焊渣、氧化物;旋片彈簧等泵零件的碎屑;旋片變形卡住;發生了咬合(銅套、轉子、中壁、泵蓋、定子、軸承)。

二、泵溫太高

指低級排氣閥附近測得的最高油溫超過使用說明書規定值。由于泵溫升高會使泵油粘度大幅下降，并使泵油的飽和蒸汽壓“升高，使泵的極限壓力升高和抽氣效率下降;使橡膠件容易老化;熱膨脹使運轉間隙縮小，特別是某些非金屬旋片的厚度方向和銅套內孔間隙，影響泵運轉的可靠性。泵溫太高的原因可以是泵環境溫度太高，進氣溫度太高，進氣冷卻裝置失效，泵長期連續運轉入口壓力太高;水冷泵冷卻水量不足，循環水設計效果不佳;溫控水量調節閥失效等。可以發生在軸封，油箱與泵零部件的密封面，放油塞、油標、油孔悶頭、定子部件與支座的通孔連接處，氣鎮閥等部位?？捎擅芊饧匣?，安裝不當，損壞失效，表面不平整、有雜質、粗糙和鑄件疏松等引起。如果停泵后返油，油會進入氣鎮閥不關氣鎮閥可能會漏油。自制橡膠墊時，一定要用耐油橡膠，要按照原設計形狀，密封面太大時壓不緊會漏油。

三、極限壓力不達標
可由外漏、內漏、油孔堵塞、泵油質量不良或污染變質、有水汽等可凝性物質、儀器儀表失真、泵運轉不正常等引起。外漏較多時，排氣口可看到白色蒸汽。油標處有較多氣泡，手在排氣口上可感到排氣壓力。低級排氣閥處油面有較多氣泡。功率會有所增加。這時，首先應檢查氣鎮閥是否已關好。由于新泵出廠每臺都在泵口測極限壓力，所以如有外漏現象，應對泵口及管道、閥門、容器逐一檢查。外軸封失效、油杯無油、油孔悶頭氣也可造成外漏。內漏可由泵內的運動間隙、排氣閥座平面、排氣閥的密封面、內軸封、泵蓋平面、進氣管、氣鎮閥密封件等引起。磨損、腐蝕、咬合會使運轉間隙加大。油孔阻塞時，打開加油孔聽，泵的噪聲會較輕，在油箱如果泵油清潔，長期存放未用，可開氣鎮閥凈化泵內水汽。若無效，要檢杏儀表。若泵油發黃發白己乳化，可全開氣鎮，調大氣鎮量?jī)艋\(yùn)轉，必要時可在泵口放入適量氣體運轉，可加快凈化過程，若抽入其他揮發性氣體或液體，要及時換油，必要時請洗油箱。有些泵，在級間氣道里會沉積泵液，為取得好的換油效果，要設法把沉積泵液排出。極限壓力是用座式壓縮式水銀真空計測量的。用經校準的熱偶真空計等全壓力計測量時，測得值會增加。注意熱偶真空計的規管要配對校準。建議備用一只同時校準的規管，以備懷疑規管污染失真時進行對比。極限壓力升高會使高真空時段的抽氣效率下降，也會使極限全壓力升高?？梢詤⒄丈鲜鼋榻B來判斷、檢查、處理抽氣效率下降和極限全壓力升高的故障。

四、噪聲
泵的結構設計，電機與泵軸承的噪聲，旋片等運動件是否滑暢、進油量太多、風扇、傳動件產生的噪聲、進氣量大，開氣鎮運轉、擋油板等泵內零件松動，安裝不平等引起振動，都會影響泵的噪聲。

羅茨真空泵的故障處理

一、在極限壓力下運行

對于在最大差壓下運行的羅茨泵，在對其進行冷卻前，不建議將其直接置于極限壓力下運行。在極限壓力下，由于真空泵轉速過快，最小或零氣體通過量不會通過氣體或外殼表面散發任何熱量。由于溫度的突然升高，轉子和外殼之間的的氣隙太小，泵會停止轉動。在嚴重情況下，這會導致真空泵完全失效。

二、不當?shù)臏囟炔▌?dòng)

在羅茨泵塞仍然很熱的情況下，環境溫度突然大幅度下降將會造成泵殼收縮，導致泵停止轉動，在極限壓力下作業時會尤其重要。因此，必須不惜一切代價避免環境溫度的突變。另外，操作人員一定要注意不要突然打開附近的百葉窗、其他門等，特別是在冬天。另外，對于那些自立式泵，要將其放在屋檐或天蓬下，以免其受到雨淋。

如果在發生火災時，將水直接對準泵，泵殼可能會爆炸，尤其是那些由灰口鑄鐵制作的殼體更容易發生爆炸。球墨鑄鐵版的泵，由于其材料的較高強度，更適合于承受這樣的熱波動。

三、溫度控制

如果將羅茨泵以其最大差壓運行，則需要在排氣端安裝一個溫度傳感器，用以防止過熱及由此產生的任何損害。這會在限定的溫度時產生警報，并且當其達到最大允許氣溫時，將會關閉泵。

四、快速抽空

在應用中，必須實現幾秒鐘的抽取周期，因此操作人員必須要確保羅茨泵和前級泵的比例為1：2。保證這一比例非常的必要，因?yàn)榍凹?jí)泵以100 hPa壓強將空氣泵出占用了大部分的泵出時間，而羅茨泵只需從10 hPa起的壓力就可以有效運轉。前級泵尺寸必須相應地大一些才行。

五、啟動泵

如果使用了多級泵站或者多個并行操作的真空泵組合，那就有必要以交錯的間隔來啟動這些泵，最先要啟動的是大氣泵，這樣可以避免過度的電力峰值以及保護高成本的斷路器。這通過計時元件可很容易地在控制器和PLC中實現。還有一種方法，就是使用一個變頻器，緩慢地啟動泵。

六、液體侵入

突然的液體侵入會損壞泵，因?yàn)榘l(fā)生急劇冷卻時，氣體無法達到所需的溫度來蒸發液體。額外的蒸汽不能及時泵出，因?yàn)榍凹?jí)泵已經超負荷且前級壓力可能上升到過高的水平。為防止這種情況的發生，有必要在處理室和羅茨泵之間安裝一個接收器，以使液體在沒進入泵前就被吸收。

七、灰塵堆積

當抽取貴重且純度較高的氣體時，如氦3或氦4，必須不惜一切代價避免這些氣體與周?chē)h(huán)境空氣相接觸。此時要求泵體在低于10-5 至10-8 hPa l/s 的區域內具有較高的氣密性和較低的泄漏率。一些真空泵生產商，像普發真空，能夠?yàn)殡姍C(jī)提供永磁聯軸器代替普通的軸饋穿件。這使所有軸封環上存在的泄漏成為歷史。還可以使用封閉式電機，但操作人員在維修時必須依賴于泵生產商，因?yàn)檫@類封閉式電機是專門為該泵而開發的。比如使用磁耦合技術，可以使用具有成本效益的標準電機。

八、抽取稀有貴重氣體

在會產生顆?；驋稁Щ覊m的工藝過程中，如在冶金或拉晶過程中，有必要在泵的進氣口安裝一個濾塵器，保護羅茨泵和下游泵。應該在羅茨泵的進氣口處安裝所謂的碎片保護網，防止在第一次使用系統時，由于清潔不當導致有較大固體物質和焊珠從焊接接頭射出。在這種情況下，建議使用泵制造商的配件，因?yàn)樵O(shè)計了碎片保護網，以使其自由截面與泵的公稱直徑相符。這保證了泵速不會因意外的電導損耗量而受到影響。

旋片真空泵的原理、結構、使用與維修

1、旋片真空泵的使用

1、使用前，應仔細閱讀產品使用說明書，開箱后應檢查裝運質量。收好備品備件和技術文件，拆除排氣品防護件。按要求安裝，接線，試轉向。水泠泵接水。

2、為防止因返油與反轉而噴油，應先開啟泵口，按規定轉向把泵內存油用手盤到油箱中。同時查看油位，應在油標中心以上，但不要滿油標，多了要放出。

3、判斷轉向的輔助方法。把護套倒放在泵口上，如開泵后被吸住，是正向，被吹落，是反向。聲音正常是正向，聲音異常是反向。

4、如在泵口配裝帶充氣電磁閥，一般應橫裝，并與泵同時動作。

5、相對濕度較高或被抽氣體中含水汽等可凝性蒸汽時，應使用氣鎮閥。

6、按說明書推薦選用真空泵油。注意酯類真空泵油不可與礦物油型真空泵油和其他油類混用，必須嚴格清洗后才能換入酯類真空泵油。

7、檢查泵的極限壓力以壓縮式水銀真空計為準。全壓力計應注意做好計與規管的配對校準和備用比對規管。建議在規管與被測泵之間裝一球閥。不測時關閥，可延長規管使用時間。

二、旋片真空泵的維修

1、首先要了解泵的類型、特點、現在狀況。了解使用要求，確定修理目標。在進行維修之前，準備好檢測手段。

2、判斷故障，確診故障。判斷準，可省事。確診要驗證。

3、排除故障，先簡后繁，先易后難。無須拆卸的不拆。以減少由于缺少專用工具和操作不當引起新的損傷，減少位置變化和跑合運轉時間。一般的說，拼接式轉子是不可拆卸的，否則形位公差就不保，轉子就報廢了。

4、有毒有害，有腐蝕性的泵，應請用戶先行清洗，關告知必要的防護措施，以保障維修人員的健康。

5、故障分類：

建議把故障分為運轉故障和性能故障。

運轉故障可包括泵不轉，泵溫太高，漏油，漏水，最大功率超標等。

性能故障可包括極限壓力、極限全壓力、抽氣效率、噪聲、噴油，氣鎮性能等不達標或不能滿足要求。

三、故障判斷與診斷例舉

1、泵不轉。情況不明不能先開泵，以免加重故障。用手能盤動和不能盤動。

A、泵能盤動而不轉。原因可以是聯軸器故障；皮帶打滑；電機接線有誤；電機損壞；電源沒電等。

B、不能盤動或盤起來很重的，原因可以是因?yàn)槠饎?dòng)泵溫太低，泵油粘度太高；設計制造原因的停泵返油太多。油位太高引起的停泵返油太多（加油太多，或有水汽在泵中凝結，或在排氣管中凝結的水流回泵中）；有異物在泵內（進氣管中的焊渣、氧化物；旋片彈簧等泵零件的碎屑）；旋片變形卡?。话l(fā)生了咬合（銅套、轉子、中壁、泵蓋、定子、軸承）。

2、泵溫太高。指低級排氣閥附近測得的最高油溫超過使用說明書規定值。由于泵溫升高會使泵油粘度大幅下降，并使用權泵油的飽和蒸汽壓升高，使泵的極限壓力升高和抽氣效率下降；使橡膠件容易老化；熱膨脹使運轉的可靠性。泵溫太高的原因可以是泵環境溫度太高，進氣溫度太高，進氣冷卻裝置失效，泵長期連續運轉入中壓力太高；水冷泵冷卻水量不足，循環水設計效果不佳；溫控水量調節閥失效等。

3、漏油。可以發生在軸封，油箱與泵零部件的密封面，放油塞、油標、油孔悶頭、定子部件與支座的通孔連接處，氣鎮閥（例如2X-8）等部位。可由密封件老化，安裝不當，損壞失效，表面不平整、有雜質、粗糙和鑄件疏松等引起。如果停泵后返油，油會進入氣鎮閥，不關氣鎮閥可能會漏油。

自制橡膠墊時，一定要用耐油橡膠，要按照原設計形狀，密封面太大時壓不緊會漏油。

4、漏水?？梢园l(fā)生在水管頭，水套悶蓋平面，放水孔螺塞，放水閥等處，水套鉆穿，鑄件缺陷，凍裂，也可能導致漏水。

5、最大功率超標?？捎砷L(zhǎng)期連續工作入口壓力太高、排氣壓力太高、雜物進入發生咬合、泵溫太高、旋片等配合間隙太小、電壓太高、泵液返入泵內太多等引起，會使電機損壞。應盡量避免在最大功率附近長期連續運轉。如果表面有沉積物，要定期拆開清除。

6、極限壓力不過標?？捎赏饴?、內漏、油孔堵塞、泵油質量不良或污染變質、有水汽等到可凝性物質、儀器儀表失真、泵運轉不正常等引起。

外漏較多時、排氣口可看白色蒸汽。油標處有較多氣泡，手在排氣口上感到排氣壓力。低級排氣閥處油面有較多氣泡。功率會有所增加。這時，首先應檢查氣鎮閥是否已關好。由于新泵出廠每臺都在泵口測極限壓力，所以如有外漏現象，應對泵口及管道、閥門、容器逐一檢查。外軸封失效、油杯無油、油孔悶頭漏氣也可造成外漏。內漏可由泵內的運動間隙、排氣閥等平面、排氣閥的密封面、內軸封、泵蓋平面、進氣管、氣鎮閥密封件等引起磨損、腐蝕、咬合會使運轉間隙加大。油孔阻塞時，打開加油孔聽，泵的噪聲會較輕，在油箱密封良好的情況下，如果手在排氣口上有被吸的感覺，排氣閥可能失效。

如果泵油清潔，長期存放未用，可開氣鎮閥凈化泵內水汽。若無效，要檢查儀表。若泵油發黃發白已乳化，可全開氣鎮，調大氣鎮量?jī)艋\(yùn)轉，必要時可在泵口放入適量氣體運轉，可加快凈化過程。若抽入其他揮發性氣體或液體，要及時換油，必要時請洗油箱。有些泵，在級間氣道里會沉積泵液，為取得好的換油效果，要設法把沉積泵液排出。

極限壓力是用座式壓縮式水銀真空計測量的。用經校準的熱偶真空計等全壓力計測量時，測得值會增加。注意熱偶真空計的規管要配對校準。建議備用一只同時校準的規管，以備懷疑規管污染失真時進行對比。

極限壓力升高會使高真空時段的抽氣效率下降，也會使極限全壓力升高。可以參照上述介紹來判斷、檢查、處理抽氣效率下降和極限全壓力升高的故障。

7、噪聲。泵的結構設計，電機與泵軸承的噪聲，旋片等運動件是否滑暢、進油量太多、風扇、傳動件產生的噪聲、進氣量大，開氣鎮運轉、擋油板等泵內零件松動，安裝不平等引起振動，都會影響泵的噪聲。

8、噴油。防止噴油用的油盒回油孔的大小、位置、密封狀況，擋油板的設計、安裝，排氣口部分的減霧器、擋油帽、油氣分離器，油位的高低，進油量的大小，都會影響泵的噴油，泵口敞開油大氣時，直聯泵排氣口的氣流速度可以高達30M/S，吹開油面時，泵內的循環油和氣流帶出的油就將考驗防止噴油的各項措施。

四、其他，有些泵有油泵，有油分離器，有油路上的單向閥，有消霧器，有入口過濾器（防油蒸汽返流用），有入口灰塵過濾器等部件或附件，也要進行檢查。油泵失效將使泵的潤滑和密封失效，消霧器失效，有可能使排氣壓力升高，功率加大，損壞電機，入口過濾失效可使進氣阻力增大，抽速下降，抽氣效率下降。

五、清洗。不宜浸洗，以免洗液進入拼接轉子內部，不易排出。

六、拆裝。要按照使用說明書推薦和規定有序進行，記好位置，合理擺放，以免錯裝。

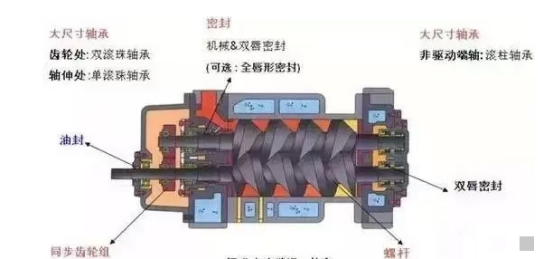

干式螺桿真空泵

干式螺桿真空泵，是利用一對螺桿，在泵殼中作同步高速反向旋轉而產生的吸氣和排氣作用的抽氣設備。

1、特征

可靠性高。螺桿式干式真空泵零部件少，沒有易損件，因此它運轉可靠，壽命長。

操作維護方便。

動力平衡性好。螺桿式干式真空泵沒有不平衡的慣性力，機器可平穩地高速運行。

適應性強。螺桿式干式真空泵具有強制輸氣的特點，在寬廣的壓力范圍內能保持較高的抽速，排氣量幾乎不受排氣壓力的影響。

多相混輸。由于螺桿式干式真空泵轉子齒面間留有微小間隙，因而可抽除腐蝕性、有毒、含有粉塵、可凝性蒸汽等多種氣體。

2、應用

螺桿式干式真空泵廣泛應用于電子、核能、化工、醫藥、食品工業等領域。在半導體工業中用于生產芯片、制造液晶顯示器、蝕刻、生產PLASMA的CVD制程。

在核工業中用于核反應堆及核工業真空獲得;化工上用于真空蒸餾及溶劑萃取高效回收溶劑，在脂肪酸生產中用來消除水污染，清除噴射器中的阻塞物;醫藥工業中用于回收藥液及藥物中間體，為人造器官生產提供清潔無菌條件，回收氣體消毒劑;食品工業中用于香料、香精濃縮，食品包裝等。

干式螺桿真空泵應用范圍極為廣泛。具體如下：

具體應用：干燥處理、真空蒸餾、分子蒸餾、溶劑的回收、油氣回收、工廠普通真空、電子、真空鍍膜、航空、核工業領域能夠抽除普通空氣，易燃易爆氣體、腐蝕性氣體，尤其能滿足對獲得清潔真空要求較高的環境。具體應用：真空鍍膜、真空蒸餾、真空干燥、拉單晶、特氣制造、離子刻蝕等。

紡織、冶金等行業 在氨綸、芳綸、纖維、冶金等相關工藝中應用干式真空泵，具體應用：真空脫泡、VOD真空吹氧脫碳法等。

一類是以半導體行業為代表，要求真空泵向被抽空間內的返流為零，以保護工件免受污染。對半導體行業中應用的真空系統的要求大體分為三個等級。

清潔條件下的抽氣，只抽干空氣或含少許水蒸汽的空氣。

中等條件下的抽氣，抽除工藝過程的反應氣體，但無固體顆粒物。

惡劣條件下的抽氣，抽除化學反應物（有毒甚至致癌）及固體顆粒物。

另一類是以石化行業為代表，要求真空泵能大量抽除可凝性氣體，或腐蝕性氣體，或有毒氣體，或含有微塵的氣體。螺桿式干式真空泵廣泛應用于電子、核能、化工、醫藥、食品工業等領域。在半導體工業中用于生產芯片、制造液晶顯示器、蝕刻、生產PLASMA的CVD制程。
